Взрывозащищенное видеопросмотровое устройство (монитор) ВП19Ц162Ех
| ВП19Ц162-3Ех | ВП19Ц162Ех |
 |
 |

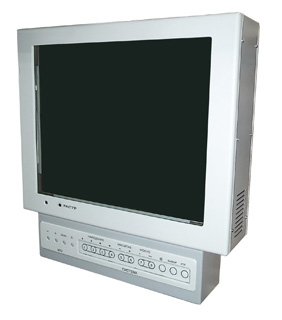

Взрывозащищённое видеопросмотровое устройство ВП19Ц162Ех предназначено для воспроизведения цветного или черно-белого изображения в составе взрывозащищенных телевизионных систем.
- маркировка взрывозащиты "Ех е [iс] nR IIА T6"
Особенности:
- Использование современной ЖК-панели с размером экрана по диагонали 19” и высокими качественными параметрами:
- высокая яркость изображения - 1000 кд/м²;
- увеличенный ресурс работы ЖК-панели - 70 000 час. (обеспечивается за счет светодиодной подсветки);
- контраст изображения - 900:1 (позволяет вести наблюдение при солнечных засветках помещения);
- формат ЖК-панели 1280х1024 обеспечивает разрешающую способность 500 тел. линий;
- меньшая масса по сравнению с аналогами;
- рассчитано на работу во взрывоопасных зонах класса 2 по ГОСТ Р 52350.10-2005 (МЭК 60079-10:2002)
- уровень взрывозащиты - “электрооборудование повышенной надежности против взрыва“;
- виды взрывозащиты – "повышенная защита вида "е", "искробезопасная электрическая цепь "ib" и "защита вида "nR";
- маркировку взрывозащиты:
- Ех е [iс] nR IIА T6 - на В19Ц162Ех
- Ех ib IIA T6 Gc на пульт ПУ-290Ех
В зависимости от наличия в составе ВПУ устройства подогрева, обеспечивающего функционирование прибора при отрицательных температурах, и наличия дополнительного выносного пульта управления ПУ-290Ех, ВПУ имеет четыре варианта исполнения в соответствии с таблицей:
| № п/п | Вариант исполнения | Диапазон рабочих температур окружающей среды | Наличие ПУ-290Ех |
|---|---|---|---|
| 1 | ВП19Ц162Ех | минус 40 - плюс 40ºС | Имеется |
| 2 | ВП19Ц162-1Ех | 0 - плюс 40ºС | Отсутствует |
| 3 | ВП19Ц162-2Ех | минус 40 - плюс 40ºС | Отсутствует |
| 4 | ВП19Ц162-3Ех | 0 - плюс 40ºС | Имеется |
В ВП19Ц162Ех обеспечивается:
- управление со встроенной панели управления параметрами ВПУ: регулировками яркости и контрастности, параметрами цвета, переключением в ждущий режим;
- управление приборами ТВ системы, подключенной к ВПУ, с передней панели ВПУ и с клавиатуры выносного пульта управления ПУ-290Ех при работе совместно с БС-103, БС-105Ех, БС-106:
- выбор полиэкранного изображения всех подключенных к ВПУ телевизионных камер (до 8-ми штук) или полноэкранного изображения от конкретной телевизионной камеры;
- управление выбранной телевизионной камерой: фокус, масштаб;
- управление устройством наведения выбранной камеры: поворот, наклон.
Наличие одного видеовхода обеспечивает возможность применения ВПУ с одной видеокамерой с устройством наведения. В многокамерных телевизионных системах совместно с ВПУ применяются различные системные приборы (регистраторы, коммутаторы видеосигналов, системные блоки БС-103, БС-105, БС-106 и т.п.), управление которыми с панели ВПУ или с пульта производится по интерфейсу RS-485.
ВП19Ц162Ех, ВП19Ц162-1Ех, ВП19Ц162-2Ех устанавливаются при эксплуатации на кронштейн для крепления на вертикальную плоскость, входящий в комплект поставки.
Кронштейн обеспечивает поворот ВПУ в горизонтальной плоскости на ± 30 градусов и наклон вниз в вертикальной плоскости до 30 градусов.

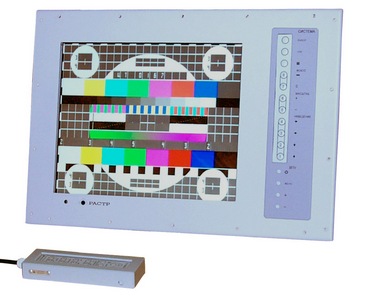

Конструкция ВП19Ц162-3Ех предусматривает его установку в пульт бурильщика.
Для ввода внешних кабелей в ВПУ имеются штуцеры, которые содержат специальные резиновые втулки, обеспечивающие взрывозащищенность вводов и рассчитанные на следующие типы кабелей:
- РК75-4-15(16) – кабель подачи телевизионных сигналов (ГОСТ11326-79);
- МКШ2x0,75 - кабель подачи сетевого напряжения.
- КИПЭП1х2х0,6 .- кабель вывода RS-кода управления ТВ системой.
