Система телевизионная СТ-О-05-1Ех для наблюдения во взрывоопасной зоне

Однокамерная телевизионная система СТ-О-05-1Ех предназначена для дистанционного наблюдения подвижных и неподвижных объектов и производственных процессов во взрывоопасных зонах, в которых возможно образование взрывоопасных смесей газов и паров с воздухом категорий IIА, IIВ, IIC температурных классов Т1, Т2, Т3, Т4, Т5, Т6, и взрывоопасных зонах, в которых присутствуют горючие пыли или взрывчатые пылевоздушные смеси классов 20,21,22.

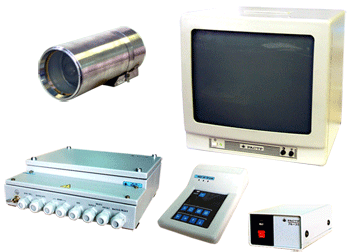

Состав системы

• Камера телевизионная КТП-187-2Ех.
• Блок соединений БС-56.
• Устройство наведения УН-72-1.
• Линейный блок ЛБ-20.
• Пульт управления ПУ-208-1.
• Монитор LCD 17".
• Видеорегистратор.

Взрывозащищенная телевизионная камера КТП-187-2Ех цветного изображения со встроенным устройством наведения, устанавливается на УН-72-1 (кронштейн) во взрывоопасной зоне.

На приемной стороне, вне взрывоопасной зоны, устанавливаются:

• блок соединений БС-56, обеспечивающий питание ТВ камеры, отключение питания при разрыве линии связи во взрывоопасной зоне, формирование команд управления устройством наведения, оптической приставкой в ТВ камере и возможность передачи изображения на расстояние до 1000 метров;
• пульт управления ПУ-208-1 (клавиатура) для управления ТВ камерой;
• линейный блок ЛБ-20, обеспечивающий питание ПУ-208-1 и передачу команд управления по двухпроводной линии связи;
• монитор;
• видеорегистратор.

Возможности при эксплуатации

• наблюдение за производственными процессами в условиях взрывоопасных зон в соответствии с маркировкой взрывозащиты КТП-187-2Ех - "1ЕхdIICТ6 DIP A20 TaT6"
  • при освещенности на объекте от 10 до 50000 лк
  • при температуре окружающего воздуха от минус 40 до плюс 45 град С
  • при относительной влажности воздуха до 98% при 25 град С
  • в условиях промышленной атмосферы категории II по ГОСТ15150 и атмосферы, содержащей сероводород и сернистый ангидрид в концентрациях, допустимых по ГОСТ12.1.005-88
• дистанционное наведение ТВ камеры на объект наблюдения в пределах угла 100 градусов по горизонтали и 60 градусов по вертикали.
• дальность передачи сигнала изображения от ТВ камеры до 1000 метров.

В качестве линии связи во взрывоопасной зоне используются кабели широкого применения, допустимые для прокладки во взрывоопасных зонах по ГОСТ 515330.13 и соответствующие условиям эксплуатации. Используемые типы кабелей оговариваются при заказе.
