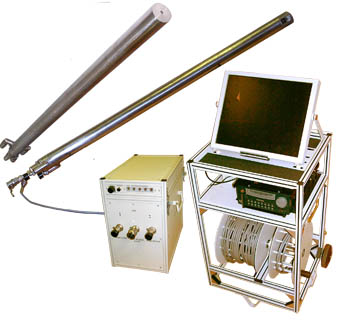

Переносная телевизионная система наблюдения "Термозонд" (1600°С)



Предназначена для оперативного наблюдения внутри высокотемпературных печей и котлов при температуре до 1600°С, например:

  • для регулярной визуальной диагностики состояния футеровки и свода стекловаренных и металлургических печей без остановки производства с целью определения степени износа огнеупоров и выявления разрушений;
  • для осмотра регенераторов, для наблюдения за износом насадки во время технологического процесса варки стекла;
  • для визуального контроля за розжигом горелок и положением ядра пламени в котлах ТЭЦ и ГРЭС с целью обеспечения безопасной эксплуатации;
  • для наблюдения за процессом горячего ремонта высокотемпературных печей методом керамической наплавки.

Длина рабочей части КТП, вводимой в горячую зону, - 600 мм.

изображение1 изображение2 изображение3
Наблюдение проводится путем введения телевизионной камеры внутрь печи или котла через отверстие в щёчке горелки под муфель, арку сыпочного кармана, смотровые окна.
Выбор ракурса наблюдения осуществляется глубиной ввода и поворотом камеры.
Контроль изображения осуществляется на экране видеомонитора, размещаемого в блоке БС-96, с записью изображения на цифровой видеорегистратор с выходом в Ethernet.

Основные особенности

  • Возможность наблюдения при температуре окружающей среды до 1600°С, обеспечиваемая использованием термостойких видеокамер с двухконтурным охлаждением, устойчивых к воздействию агрессивных компонентов атмосферы металлургических и стекловаренных печей;
  • Возможность оперативного выбора требуемого участка наблюдения благодаря наличию двух сменных телевизионных камер фронтального и перископного наблюдения;
  • Возможность оперативного разворачивания системы в рабочее положение двумя операторами за счет конструктивного переносного исполнения входящих в ее состав приборов и использования быстроразъемных соединений;
  • Контроль за потоком воды, давлением воздуха для охлаждения телевизионной камеры, и за температурой отводимой воды, включение световой и звуковой сигнализации при выходе контролируемых параметров за пределы допустимых норм;
  • Запись наблюдаемых изображений на цифровой видеорегистратор c выходом в Ethernet.
