Система телевизионного наблюдения "ПЕРИСКОП-ТВ"



Предназначена для наблюдения c поста оператора черно-белого изображения ленты стекла и работающих механизмов во флоат-ванне.

Система может быть использована для наблюдения внутреннего объема печей и котлов при окружающей температуре до 1000°C на предприятиях стекольной, металлургической, топливно-энергетической отраслей промышленности.

Дополнительное оборудование (по отдельному заказу):
  • плита опорная с уплотнением корпуса (трубы) КТП-246 и заглушкой на отверстие для ввода камеры во флоат-ванну;
  • штуцеры для подвода воды из магистрали;
  • шланги дюритовые для подвода и отвода воды и азота (воздуха).

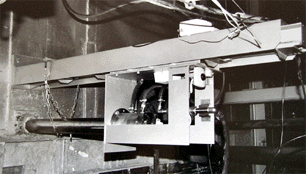

Изображение внутреннего объема флоат-ванны, полученное телевизионной системой "Перископ-ТВ" Пример использования ТВ системы "Перископ-ТВ" в практических условиях (на Борском стекольном заводе)
Изображение внутреннего объема флоат-ванны Пример использования ТВ системы

Основные особенности системы:

  • возможность наблюдения при температуре окружающей среды до +1000°C за счет использования телевизионной камеры с водяным и воздушным охлаждением;
  • крепление и оперативный вывод (ввод) из высокотемпературной зоны наружу вручную при помощи скользящей телескопической опоры (СТО);
  • обдув пространства перед защитным стеклом телевизионной камеры азотом (воздухом) для предотвращения попадания на стекло сажи, пыли;
  • высокая устойчивость к воздействию магнитных полей;
  • световая индикация:
    • зеленого цвета при потоке воды через кожух камеры, достаточном для ее нормального функционирования;
    • красного цвета при превышении температуры в камере выше допустимой или уменьшении потока воды ниже допустимого.
  • звуковая сигнализация при возникновении аварийной ситуации, предупреждающая о необходимости немедленного вывода камеры из высокотемпературной зоны;
  • работа при эксплуатации в бесподстроечном режиме
  • непрерывная круглосуточная работа;
  • работа при эксплуатации в бесподстроечном режиме;
  • дополнительно по требованию заказчика:
    • запись видеоизображений в различных заданных режимах, просмотр записанной информации;
    • передача видеоинформации в локальные и глобальные (Internet) компьютерные сети.
