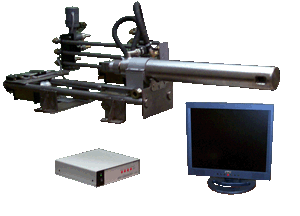

Телевизионная система наблюдения "ПЕРИСКОП-1400"



Система предназначена для непрерывного наблюдения с поста оператора за объектами и производственными процессами в условиях температуры окружающего воздуха в районе передней стенки телевизионной передающей камеры до 1350°С на предприятиях металлургической, стекольной, топливно-энергетической промышленности.

На предприятии ОАО "Северсталь" (Вологодская обл., г. Череповец) телевизионная система наблюдения "Перископ-1400" (четырехкамерная) используется для непрерывного круглосуточного наблюдения цветного изображения внутреннего объема нагревательной печи (расположения слябов в печи) во время производственного процесса нагрева слябов перед прокаткой на стане.

Основные особенности

  • дистанционный ввод/вывод телевизионной камеры из высокотемпературной зоны;
  • автоматический вывод телевизионной камеры (не более 30 сек.) с одновременным включением световой и звуковой сигнализации при возникновении аварийной ситуации:
    • перегрев внутри кожуха камеры (свыше 80°C);
    • снижение расхода охлаждающей воды (менее 16 л/мин);
    • отключение или снижение напряжения электрической сети.
  • наблюдение в режиме "стоп-кадра" и масштабирования;
  • непрерывная круглосуточная работа;
  • дополнительно по требованию заказчика:
    • запись видеоизображений в различных заданных режимах, просмотр записанной информации;
    • передача видеоинформации в локальные и глобальные (Internet) компьютерные сети.
Особенности конструкции КТП:
  • двухконтурный защитный кожух из нержавеющей стали с охлаждением водой и продувкой очищенным от примесей воздухом;
  • максимальное отражение кожухом теплового излучения.
