Система телевизионная СТ-М-20
Многокамерная телевизионная система СТ-М-20 предназначена для визуального осмотра высокоактивных внутриреакторных элементов (осмотр стержней при извлечении их из реактора).
В радиационноопасной зоне устанавливаются телевизионные передающие камеры КТП-250. Рассчитаны на работу в условиях воздействия радиоактивного излучения мощностью 10³рад/час при суммарной дозе за время эксплуатации до 105рад за счет использования внешнего свинцового стакана, свинцового козырька и зеркала в оптической приставке КТП-250, обеспечивающего излом оптической оси. Телевизионная камера КТП-250 оснащена вариообъективом обеспечивающим изменение масштаба изображения в 20 раз.
Система обеспечивает:
- одновременное наблюдение за объектами шестью телевизионными камерами с поста оператора
- формирование двух страниц наблюдений, каждая из которых состоит из четырех изображений
- просмотр сигнала с любой из 6-ти телевизионных камер в полноэкранном режиме квадратора
- управление с пульта:
- включением (выключением) телевизионных камер;
- оптической приставкой телевизионной камеры (фокус, масштаб);
- механизмом наведения телевизионной камеры в горизонтальной и вертикальной плоскостях

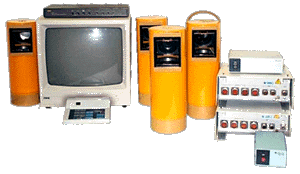

Состав системы:
- Камера телевизионная передающая КТП-250 - 6 шт.
- Блок управления БУ-84 - 2 шт.
- Усилитель-распределитнль УР -23-1 - 1 шт.
- Линейный блок ЛБ-20 - 1 шт.
- Пульт управления ПУ-229-1 - 1 шт.
- Квадратор двухстраничный - 1 шт.
- Монитор 20" - 1 шт.
Технические характеристики:
| Разрешающая способность | 350 тел. лин. |
| Рабочий диапазон освещенности | 100-10000 лк |
| Угол наведения:
по горизонтали по вертикали |
± 180 град ± 90 град |
| Напряжение питания | 220 В |
| Максимальная длина линии связи между
КТП-250 - БУ-84, квадратор, УР-23-1 БУ-84 - ЛБ-20 УР-23-1, квадратор квадратор и монитор |
100 м 5 м 5м 5 м |
| Рабочий диапазон температур для
КТП-250, УР-23-1, ЛБ-20, ПУ-229-1 БУ-84 квадратор, мониор |
от 1 до 35°С от -40 до + 45°С в соответствии с сопроводительной документацией |
| Время непрерывной работы | 8 ч |
