Телевизионная система Радий



Предназначена для наблюдения за объектами и производственными процессами в зонах с высоким уровнем радиации при воздействии гамма-излучения мощностью 106 рад/час (при интегральной дозе не более 108 рад ) и высоких температур до 70°С .

В радиационноопасной зоне устанавливаются: камера телевизионная передающая КТП-215 черно-белого изображения, источники света ИС-12 , устройство наведения УН-83 , коробка соединительная КС-6.

Система обеспечивает управление с пульта:
  • включением (выключением) светильников при освещенности на объекте наблюдения (меньше 10 лк)
  • устройством наведения в горизонтальной и вертикальной плоскостях
  • оптической приставкой ТВ камеры (фокусировка и диафрагмирование)

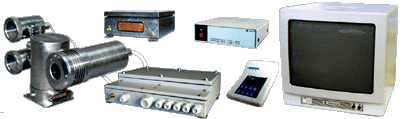

Состав системы:
  • Камера телевизионная передающая КТП-215 - 1 шт.
  • Источник света - 2 шт.
  • Устройство нведения УН -83 - 1 шт.
  • Коробка соединительная КС-6 - 1 шт.
  • Блок соединений БС-64 - 1 шт.
  • Линейный блок ЛБ-22 - 1 шт.
  • Пульт управления ПУ-208-4 - 1 шт.
  • Монитор 12" - 1 шт.
Технические характеристики:
Разрешающая способность 500 тел. лин.
Рабочий диапазон освещенности 100- 10000 лк
Угол наведения:
по горизонтали
по вертикали

± 90°
± 180°
Напряжение питания 220 В
Максимальная длина линии связи между
КТП и КС
КС и БС
БС и ЛБ
ЛБ и ПУ
ЛБ и монитор

10 м
250 м
1000 м
5 м
10 м
Степень защиты по ГОСТ 14254 IP65
Рабочий диапазон температур для
КТП-215, УН-83, ИС-12, КС-6
БС-64
ЛБ-22-2, ПУ-208-4

от 10 до 70°С
от 10 до 40°С
от 1 до 35°С
