Телевизионные микроскопы



Телевизионные микроскопы предназначены для исследования объектов трассологии, баллистики, дактилоскопии, документов, денежных знаков и иных вещественных доказательств.

Телевизионные микроскопы ТМ-1 (черно-белого изображения) и ТМ-2 (цветного изображения) обеспечивают:

  • возможность наблюдения на экране монитора увеличенного изображения исследуемых объектов;
  • возможность пофрагментного наблюдения исследуемых объектов;
  • изменение масштаба изображения исследуемых объектов от 1:1 до 56:1 при изменении поля зрения от 120х160 до 2,1х2,8;
  • подсветку исследуемого объекта видимым или ИК-светом с возможностью изменения пространственного положения источника света, регулировкой яркости и размера светового пятна.

Цветной телевизионный микроскоп дополнительно к возможностям черно-белого варианта обеспечивает наблюдение цветных изображения исследуемых объектов.

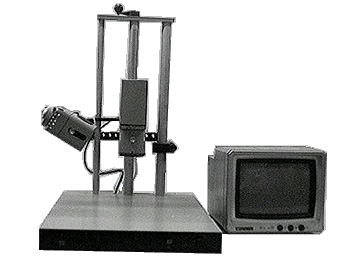

Состав базового варианта телевизионного микроскопа ТМ-1 (ТМ-2)
  • устройство распределительное со штативом;
  • черно-белая (цветная) ТВ-камера с оптической приставкой турельного типа;
  • источник подсветки исследуемых объектов в видимом и ИК-диапазонах;
  • черно-белый (цветной ) монитор.
Технические характеристики:
разрешающая способность, тел.лин 500 (400)
напряжение питания, В 220
потребляемая мощность, Вт не более 50 (без монитора)

габаритные размеры, мм ТВ-камера

  • с оптической приставкой турельного типа
  • устройство распределительное со штативом
  • источник света



  • 180х80х138
  • 424x418x67
  • 95x105x160

При дооснащении телевизионного микроскопа устройством совмещения изображения (УСИ-7 для ТМ-1 и УСИ-9 для ТМ-2) он может использоваться как телевизионный сравнительный микроскоп.

Телевизионный сравнительный микроскоп позволяет проводить криминалистические исследования различных вещественных доказательств путем сравнения на экране монитора текущего и введенного в память эталонного изображений.

Телевизионный сравнительный микроскоп дополнительно к возможностям телевизионного микроскопа обеспечивает наблюдение на экране монитора:

  • текущего или эталонного изображений с плавным взаимным замещением или поочередно;
  • результата наложения текущего и эталонного изображений;
  • результата вычитания текущего и эталонного изображений;
  • соединенных вдоль перемещаемой горизонтальной или вертикальной границы текущего и эталонного изображений.
