Система телевизионная СТ-ОЦ-50К


Предназначена для дистанционного наблюдения работой оборудования в в химически агрессивной атмосфере окружающей среды, например, за работой грануляторов в производстве нитроаммофоски и осмотра стенок грануляционной башни.


Состав системы:
  • Камера телевизионная передающая КТП-345-2 (цветного изображения, цифровая);
  • Устройство наведения УН-83-4;
  • Источник света ИС-28;
  • Коробка соединительная КС-22;
  • Блок соединений БС-52М-3;
  • Пульт управления ПУ-279-2 с сетевым адаптером

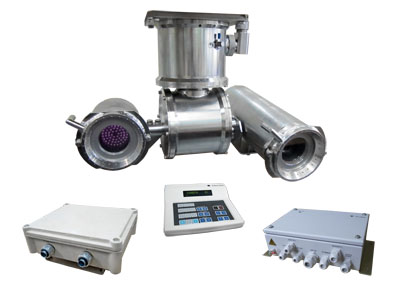

СТ-ОЦ-50К

Система может работать с использованием цифровых сетей Ethernet различного уровня.

В качестве приемной стороны системы может использоваться ПК с установленной программой NET-i viewer SUMSUNG TECH-WIN или NVR-регистраторы с поддержкой интерфейса ONVIF для видеонаблюдения.

В системе обеспечивается:
  • наблюдение за работой оборудования в агрессивной атмосфере окружающей среды за счет использования цифровой камеры КТП-345-2, источника света ИС-28, устройства наведения УН-83-4, выполненных в коррозионностойком исполнении;
  • дистанционное включение/выключение источника света ИС-28 (ИК прожектора);
  • дистанционное наведение на объект наблюдения камеры и источника света, установленных на устройство наведения УН-83-4, в вертикальной и горизонтальной плоскостях с постоянной скоростью. Управление УН-83-4 производится с пульта управления ПУ-279-2 через интерфейс RS-485 /PELCO-P/D;
  • оптическое масштабирование изображения и наведение на резкость (фокусирование). Управление параметрами цифровой камеры осуществляется с приемного устройства по сети Ethernet;
  • • обдув пространства перед защитным стеклом камеры и источника света сжатым воздухом для предотвращения попадания на стекло пыли и брызг. (Воздух должен быть полностью очищенным от примесей масла (кл. 0,1,3 по ГОСТ 17433-80) с давлением 0,5 - 0,6 атм. и с температурой на входе в дефлекторы не более 40°С).
